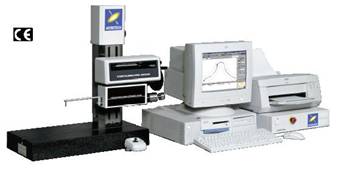

CONTOURECORD 2600E

高精度輪廓形狀量測機

  • X軸採用高精度(Moire)光學尺、Z軸採用雷射測頭
  • 內建點、直線、圓要素自動判別功能(AI功能)
  • 內建法線標示功能,能夠標示實測值寸法線
  • 配備形狀合成功能
  • 配備手動尋跡後,量測範圍自動設定的工件尋跡功能
  • 配備調整零點的波峰蜂鳴功能,易於尋找工件的最高點
  • 配備計算點重覆計算功能,易於分析須反覆量測的工件







項目 / 型式

CONTOURECORD 2600E-12

量測範圍

Z軸(縱方向)

50mm

X軸(橫方向)

100mm

指示精度

Z軸(縱方向)

±(0.8+4H/100)umH = 量測高度(mm)

X軸(橫方向)

±(1+2L/100)umL = 量測長度(mm)

真直度精度

1um/100mm

驅動速度

0.036mm/S(8)

訊號讀取方式

Z軸(縱方向)

雷射測頭

X軸(橫方向)

(Moire) 光學尺

其他

電源

AC110V60Hz

消費電力

380VA

尺寸(W×D×H

1850×800×750mm

重量

150Kg
