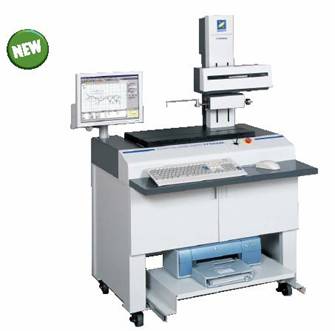

CONTOURECORD 1700DX



精度大幅提升標準型輪廓形狀量測機


  • 內建點、直線、圓要素自動判別功能（AI功能）


  • 採用線性驅動馬達（專利申請中），具有高速量測、低震動特性


  • 內建寸法線標示功能，能夠標示實測值寸法線，配備形狀合成功能


  • 高擴張性的輸出功能，可輕易將量測結果輸出至MS Word、MS Excel


  • 配備手動尋跡後，量測範圍自動設定的工件尋跡功能，配備調整零點的波峰蜂鳴功能，易於尋找工件的最高點


  • 搭載新世代分析系統【TIMS】 (東京精密統合量測系統)


  • 配備計算點重覆計算功能，易於分析須反覆量測的工件











項目 / 型式

CONTOURECORD 1700DX

量測範圍

 Z軸(縱方向)

50mm

X軸(橫方向)

100mm

指示精度

Z軸(縱方向)

（±2.5+∣2H∣/100）um､在5mm量程時，H＝量測高度

X軸(橫方向)

±(1+2L/100)um 、 L = 量測長度(mm)

真直度精度

1um/100mm

驅動速度

0.03∼20mm / s

訊號讀取方式

Z軸(縱方向)

差動變壓器

X軸(橫方向)

(Moire) 光學尺

其他

電源

AC110V±10﹪、50 / 60Hz

消費電力

400VA

尺寸（W×D×H）

1250×850×1500 mm

重量

125Kg
