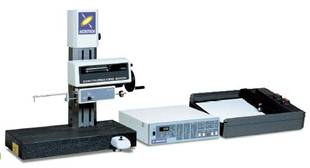

CONTOURECORD
600D
|
|
|
即時量測實用機
|
|
- 內建槓桿式檢出器特有的「圓弧誤差補正」功能，能夠正確的記錄
|
|
|
|
|
- 配備高精度的位置檢出器，經由高精度X-Y記錄器將輪廓形狀放大記錄，達到不因檢出器或記錄紙送紙速度而產生影響，實現高精度量測
|
|
- 因應各種量測目的，有1∼2,000倍的量測倍率可供選擇（部分功能為選購配備）
|
|
- 內建防止超出量測範圍、測針勾到工件等操作不當，保護檢出器過負載時自動停止功能
|
|
|
|
|
|
項目 / 型式
|
CONTOURECORD 600D-12
|
|
量測範圍
|
Z軸(縱方向)
|
50mm
|
|
X軸(橫方向)
|
100mm
|
|
記錄縱倍率
|
1∼2K倍﹡
|
|
記錄橫倍率
|
1∼2K倍﹡
|
|
指示精度
|
Z軸(縱方向)
|
0.25%／全程
|
|
X軸(橫方向)
|
±(1+2L/100)um
|
|
真直度精度
|
1um/100mm
|
|
驅動速度
|
0.03∼6mm/S(8速)
|
|
訊號讀取方式
|
Z軸(縱方向)
|
差動變壓器
|
|
X軸(橫方向)
|
(Moire) 光學尺
|
|
其他
|
電源
|
AC110V､60Hz
|
|
消費電力
|
300VA
|
|
尺寸（W×D×H）
|
1200×450×710mm
|
|
重量
|
120Kg
|
|
﹡為使用高倍率測頭時
|
|
|
