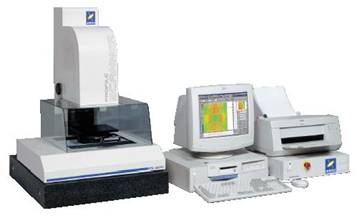

PROFILE
SCANNER PS200
|
|
非接觸式三次元輪廓形狀量測機
|
- 採用TIMS-3DF軟體可解析出物件的三次元曲面形狀
|
- 經由鏡頭的更換0mm~35mm的段差範圍均可量測，其工件間距可達9mm~70mm，表現出廣泛操作性的優越性
|
|
|
|
|
|
|
|
|
項目 / 型式
|
PROFILE SCANNER PS200
|
|
量測範圍
|
Z軸
|
0~35mm(鏡頭更換選擇)
|
|
Y軸
|
200mm
|
|
X軸
|
200mm
|
|
真直度精度
|
Y軸
|
2um/200mm
|
|
X軸
|
2um/200mm
|
|
量測速度(X軸)
|
最快50mm/s
|
|
驅動間距(Y軸)
|
0.001mm~10mm
|
|
取樣Data數
|
最大量測點數(X軸)
|
7000點
|
|
最大量測線數(Y軸)
|
2000條線
|
|
其他
|
電源
|
AC110V､60Hz
|
|
消費電力
|
350VA
|
|
尺寸（W×D×H）
|
1300×800×800mm
|
|
重量
|
280Kg
|
|
