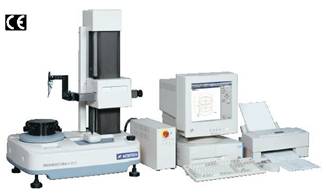

RONDCOM 46A

Z軸採精密陶瓷之

真圓度圓柱形狀量測機
  • 配備高精度、高耐久性的精密陶瓷量測Z軸
  • 內建偏心、傾斜位置顯示功能
  • 內建負荷曲線、振幅分佈曲線、力譜圖、振幅(Fourier)解析等，強大的表面特性解析功能
  • 內建真圓度中心定義法之選擇組合功能
  • 可做多斷面之組合分析
  • 具有分別列印功能，使資料管理更趨容易





項目 / 型式

RONDCOM 46A

量測範圍

量測直徑

φ260

量測高度(外徑)

550

量測高度(內徑)

350

載物台直徑

φ148mm

負載重量

25Kg

量測倍率

50∼100K倍(11種)

回轉精度(JIS B7451)

(0.04+6H/10000)um、H=量測高度(mm)

真直度精度

0.15um/100mm , 0.30um/350mm

平行度精度

2um/350mm

驅動速度

回轉方向

6/min

上下方向

0.6、1.5、3、6/min (加速時15mm/s)

量測項目

回轉量測11種、直動量測5種

其他

電源

AC100V.50Hz或60Hz (須指定)

消費電力

900VA

空氣源

0.35∼0.7Mpa、30Liter/min

尺寸（W×D×H）

2000×1000×1000mm

重量

190Kg

(單位:mm

　

東京精密 原廠目錄
