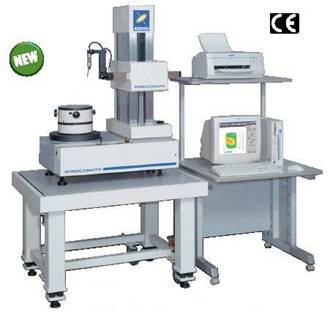

RONDCOM 47A

結合操作性及低成本之真圓度量測機
  • 搭載全新世代分析系統【TIMS】 (東京精密統合量測系統)
  • 實現最適用於生產線上的性能機種
  • 強化操作安全性，採用新型檢出器內建安全裝置
  • 提供更便利、更快速的再分析功能，提高了使用效率











項目 / 型式

RONDCOM 47A

量測範圍

量測直徑

φ350

量測高度(外徑)

675

量測高度(內徑)

300

載物台直徑

φ220mm

負載重量

60Kg

量測倍率

50∼100K倍

回轉精度(JIS B7451)

(0.02+6H/10000)um、H=量測高度(mm)

真直度精度

0.15um/100mm、0.3um/350mm

平行度精度

1.5um/350mm

驅動速度

回轉方向

6/min

上下方向

0.6~6mm/s(量測時)15mm/s (移動時)

量測項目

回轉量測10種、直動量測5種

其他

電源

AC100~240V.50Hz/60Hz

消費電力

600VA

空氣源

0.5∼0.7Mpa、30Liter/min

尺寸（W×D×H）

2000×1000×1950mm

重量

600Kg

(單位:mm)

東京精密 原廠目錄
