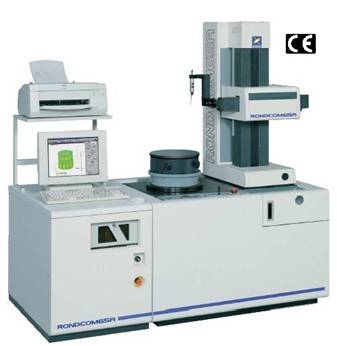

RONDCOM 65A

實現世界最高回轉精度真圓度量測機

  • 實現世界最高回轉精度0.01um
  • 搭載卓越新世代的分析系統【TIMS】 (東京精密統合量測系統)
  • 實現世界最高處理效能(60秒以內自動偏心、傾斜調整功能)
  • 量測軸部採用靜壓空氣軸承導向
  • 空氣除振台列為標準配備保證精度
  • 強化操作的安全性，採用新型檢出器內建安全裝置













項目 / 型式

RONDCOM 65A

量測範圍

量測直徑

φ420

量測高度(外徑)

825

量測高度(內徑)

500

載物台直徑

φ290mm

負載重量

60Kg

量測倍率

50∼100K倍

回轉精度(JIS B7451)

(0.010+6H/10000)um、H=量測高度(mm)

真直度精度

0.05um/100mm、0.2um/500mm

平行度精度

1.5um/500mm

驅動速度

回轉方向

2~10/min(量測時)6,10,20/min(自動偏心調整時)

上下方向

0.6~6/min(量測時)0.6~30mm/s (移動時)

量測項目

回轉量測11種、直動量測5種

其他

電源

AC100V.50Hz/60Hz

消費電力

800VA

空氣源

0.5∼0.7Mpa、49Liter/min

尺寸（W×D×H）

2000×950×1850mm

重量

600Kg

(單位:mm)

]

東京精密 原廠目錄
