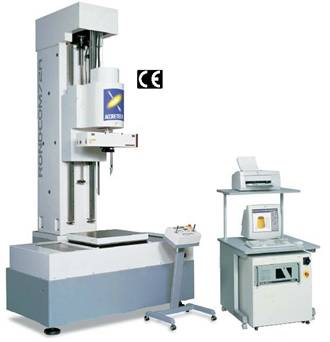

RONDCOM 72A



最適於工作機械、汽車零組件等大型重量物

之真圓度圓柱形狀量測機


  • 實現此一等級最高的回轉精度0.06um


  • 配備自動調整偏心、傾斜的功能


  • 配備小型、具７軸向自動控制功能的操控器


  • 因應高度可達1000mm、載重可達200Kg之大型工件量測


  • 搭載具有口碑的RONDCOM解析軟體

































項目 / 型式

RONDCOM 72A

量測範圍

量測直徑

φ450

量測高度

1000

工作台

800(W)×680(D)

負載直徑

φ900

負載重量

200Kg

量測倍率

10∼200K、Auto、量測倍率

回轉精度(JIS B7451)

0.06um

真直度精度

2um/200mm、5um/700mm

平行度精度

2um/100mm

量測項目

回轉量測10種、直動量測5種

驅動速度

回轉方向

2/min(量測時)、10/min(自動偏心調整時)

上下方向

0.6、1.5、6mm/s(量測時) , 最大30mm/s(移動時)

其他

電源

AC100V.50Hz/60Hz

消費電力

3000VA

空氣源

0.5∼0.7Mpa、30Liter/min

尺寸（W×D×H）

3000×1900×3000

重量

3100Kg



(單位:mm)

　

東京精密 原廠目錄
