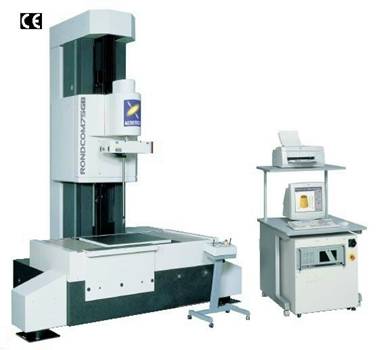

RONDCOM 75GB



CNC控制之全自動型世界最高水準的真圓度量測機


  • 搭載全自動7軸CNC控制功能


  • 除了θ軸外，X軸、Y軸、Z軸也同時採用靜壓空氣軸承


  • 搭載自動解析處理裝置


  • 搭載教導量測功能、實現複數工件之自動量測


  • 即使使用700mm的長軸量測器具做量測，其真直度精度亦 保證在1.5um


  • 軸體及基座採經年使用亦鮮少變化的花崗岩



















項目 / 型式

RONDCOM 75GB

量測範圍

量測直徑

φ450

量測高度

1000

工作台

800mm(W)×680mm(D)

負載直徑

φ900

負載重量

200Kg

量測倍率

10∼200K、AUTO、量測倍率

回轉精度(JIS B7451)

0.2um(使用標準檢出器時)

真直度精度

1.5um/700mm(使用長軸量測器具時)

驅動速度

回轉方向

2/min(量測時)、10/min(自動偏心調整時)

上下方向

0.6、6mm/s

量測項目

回轉量測10種、直動量測5種

其他

電源

AC100V.50Hz/60Hz

消費電力

3kVA

空氣源

0.5∼0.7Mpa、160Liter/min

尺寸（W×D×H）

4100×4200×3700mm

重量

量測部=約6200Kg、控制部=約100Kg

東京精密 原廠目錄
