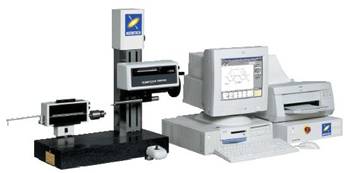

SURFCOM
2800E
|
|
優異操作性之表面粗度、輪廓形狀量測機
|
- 搭載東京精密新世代統合測定系統【TIMS】，單鍵即可切換粗度、輪廓的畫面， 另可整合量測結果做快速列印（粗度／輪廓）
|
- 內藏AI功能，量測條件自動設定、並進行量測動作（粗度）（專利）
|
- 內藏自動操作Log、PlayBack功能，可將包含驅動部的量測、解析動作自動記憶，執行CNC的量測動作（粗度／輪廓）
|
- 內藏自動要素判別功能，可自動判別點、直線、圓要素的AI功能（輪廓）
|
- 內藏寸法線表示功能，可將參數、幾何偏差的實測值與寸法線同時標示在圖形上（輪廓）
|
|
|
|
|
項目 / 型式
|
SURFCOM 2800E-12
|
|
粗度量測
|
量測範圍
|
Z軸
|
800um
|
|
X軸
|
100mm
|
|
真直度精度
|
(0.05+1.5L/1000)um L=量測長度(mm)
|
|
輪廓形狀量測
|
量測範圍
|
Z軸 : 50mm、X軸 : 100mm
|
|
指示精度
|
Z軸
|
±(0.8+4H/100)um､H=量測長度(mm)
|
|
X軸
|
±(1+2L/100)um､L=量測長度(mm)
|
|
真直度精度
|
1um/100mm
|
|
其他
|
電源
|
AC110V ±10﹪、50 / 60Hz
|
|
消費電力
|
380VA
|
|
尺寸（W×D×H）
|
1850×800×750mm
|
|
重量
|
150Kg
|
|
|
|
|
|
|
|
東京精密原廠目錄
|
