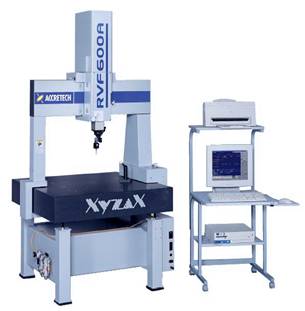

XYZAX RVF-A系列

操作簡單之普及型手動三次元

  • 實現了高精度及低成本兼顧的機型
  • 搭載AI功能實現卡尺感覺的操作性(日本國內及國際專利)
  • 採用高剛性的花崗石平台兩側導軌方式(專利)
  • 配備高剛性、省能源的靜壓空氣軸承
  • 採用高精度、高分解能的光學尺(Moire)
  • 除防止雙金屬現象外、對於現場的溫度變化的因應也有萬全的準備
  • 採用上下工件容易的平整、完全角形的花崗岩定盤構造
  • 配備遠距操縱的操作箱、所有功能均可在雙手的範圍內完成
  • 經由數位相機所拍攝的照片與汎用量測的要素程式產生連動、工件的擺設方法及量測程序以視覺教導模式教學(選購配備)



項目/型式

RVF-A 系列

RVF 400A

RVF 600A

RVF 800A

量測範圍

X軸

400

600

800

Y軸

350

500

600

Z軸

300

300

600

量測精度(20℃)

U1=2.6+4.0L/1000um

U1=3.0+4.0L/1000um

U1=4.4+4.5L/1000um

U3=3.0+4.0L/1000um

U3=4.0+5.0L/1000um

U3=5.4+5.5L/1000um

量測物件

最大高度

450mm

750mm

最大重量

300Kg

400Kg

600Kg

其他

電源

AC100V.50Hz/60Hz

消費電力

500VA

空氣源

0.40∼0.69Mpa、40Liter/min

0.50∼0.69Mpa、40Liter/min

尺寸（W×D×H）

990×895×2105mm

1190×1045×2105mm

1490×1250×2705mm

重量

580Kg

770Kg

1200Kg

* U1=各軸量測精度 , U3=空間量測精度 , L=量測距離
