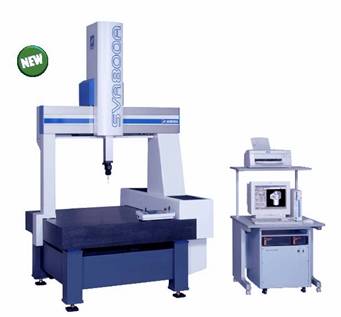

XYZAX SVA-A系列





與ZEISS技術結合之高精度新型CNC三次元





  • 溫度補正機能列為標準裝備。能搭配測量室的溫度環境 16 ∼ 26 ℃，讓空調的成本減少
  • 採用空間精度補正技術、將量測精度大幅提升(E=2.4+4.0L/1000um：SVA 800A)
  • 與 Carl Zeiss 高性能控制器的結合， CNC 測量需要時間縮短了大約 30%
  • 配備高剛性、省能源的靜壓空氣軸承及高精度、高分解能的光學尺(Moire)
  • 標準搭載 AI 功能，測量的形狀自動判別。大幅度削減處理項目的輸入次數 (日本國內及國際專利)









項目/型式

SVA-A 系列

SVA 600A

SVA 800A

SVA 1000A

量測範圍

X軸

650

850

850

Y軸

500

600

1000

Z軸

300

600

600

量測精度(20℃)

E=2.4+4.0L/1000um

E=2.9+4.0L/1000um

E=2.9+5.0L/1000um

R=2.7um

R=2.7um

R=3.2um

量測物件

最大高度

470mm

770mm

最大重量

400Kg

800Kg

1000Kg

其他

電源

AC100V.50Hz/60Hz

消費電力

1120VA

空氣源

0.49∼0.69Mpa、30Liter/min

尺寸（W×D×H）

1415×1390×2205mm

1615×1540×2655mm

1615×1980×2655mm

重量

1300Kg

1600Kg

2700Kg

* E=指示誤差 , R=點測誤差 , L=量測距離
