AIS3200 網版檢測機


http://www.microvu.com.cn/page1/page2/AIS3201.jpg


機構特點:

                         *高階螺桿、滑軌 / 伺服馬達設計,機構移動快速且定位準確

*  Z軸自動對焦

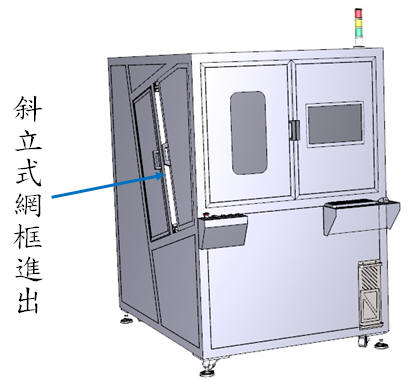

*  斜立式平台設計,方便大網框之 Loader / Unloader

*  板框壓置機構設計,以確保待檢測物之平整性

*  雷射指示器:輔助位置顯示

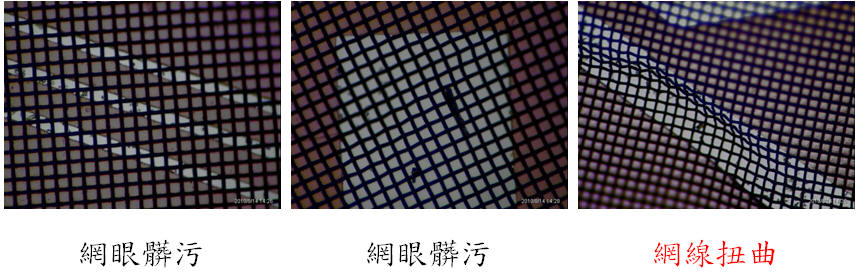

 檢測缺點類別 ( 網版 )

http://www.microvu.com.cn/page1/page2/AIS3202.jpg

*網眼阻塞 / 網眼破洞 / 網眼扭曲 等等

量測功能說明 ()

http://www.microvu.com.cn/page1/page2/AIS3203.jpg

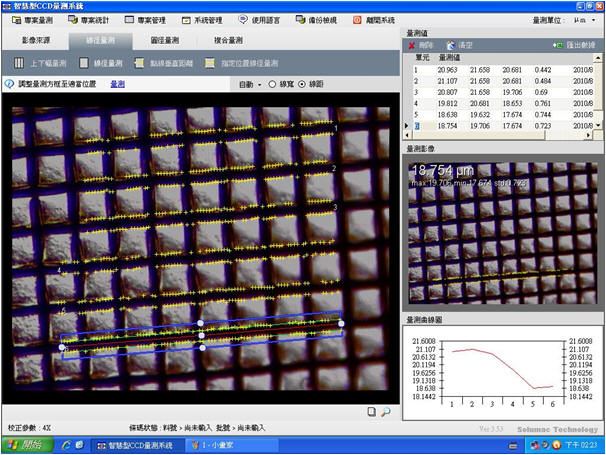

視野中網線寬度軟體自動尋邊量測,量測數據可直接輸出 Excel,並自動依允收規範判定 OK / NG

量測功能說明 ()

http://www.microvu.com.cn/page1/page2/AIS3204.jpg

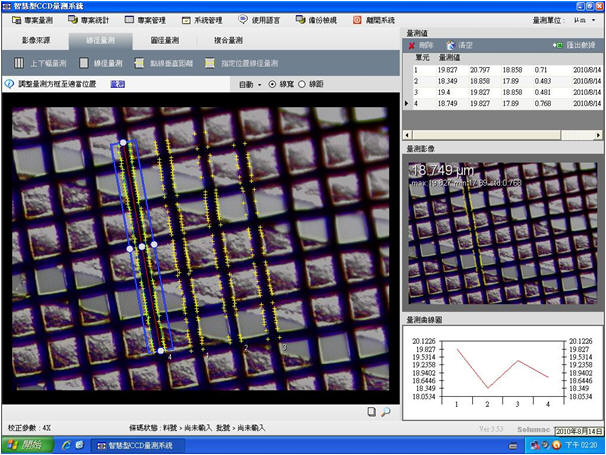

網線寬度軟體自動尋邊量測,其量測位置「可程式記憶控制」, 亦可以「料號」做存檔記憶

http://www.microvu.com.cn/page1/page2/G710.h3.jpg

 Specification

項目

規格

機台型號

PSI- 503A

檢測產品類別

印刷網版

檢測 / 量測範圍

500 mm / 500 mm

網框尺寸

500 mm / 500 mm

攝影機#1

8k B / W Line Scan CCD * 1 ( 可依客戶需求變更規格數量 )

攝影機#2

Area Color CCD (for 網線寬度量測) * 1

光學解析度

7.5 μm ( 依客戶需求變更規格 )

檢測速度

70 sec ( 不含網線寬度量測時間 )

光源型式

下燈源 ( 白光 )

雷射指示器

影像中心位置指示

Power

AC 220 V / 1 Φ / 2.0 KVA

空壓需求

5 kgf with Dry Air

機台重量

1200 kg

機台尺寸

1600 ( ) * 1200 ( ) * 1600 ( ) mm ( for Reference )

規格變更將不另行通知
