TOMAS CNC Video Measuring Systems非接觸2.5D 全自動量測系統 C322 (標準型)

唯一結合AOI - ADI 量測軟體--不會誤判數據-尤其適用網版業及薄膜量測



　

被測物是微電阻,由於是整體畫面先分割儲存並同步量測,畫面看似沒動,但在數秒間已全程量完,上千筆資料!!

＊史上最強,AOI-ADI 二合一,2.5DCNC工具顯微鏡,快速無聲滑軌設計,。

＊全畫面一次性飆車量測。＊唯一導入AOI智慧辨識,尋邊無失誤。＊單片載物台設計-XY軸無拉扯。

＊6環8區可程式；巨砲照明無死角。

＊全工件分割凍結量測時,第二分割圖片已在鏡頭下待命,故而可以高速節省時間,無論任何複雜量測,均可秒殺。

型錄下載

TOMAS CNC Video Measuring Systems非接觸全自動量測系統C322 (標準型)

1. 美國TEO 130萬高解析彩色攝影機

 2. 行程：300x200x200mm

 3. 精度：E2=(2.2+L/200)

 4. 光學尺： 0.0005mm

 5. 全自動連續變倍鏡頭： 24-157x

 6. 全自動輪廓光源：* 高亮度LED光源

 7. 全自動表面光源：

* 高亮度多層多角度LED光源* 6環8區可程式控制光源組

 8. 硬體特殊性：

* 00級花崗岩移動平台 (非一般鋁合金基座)

    * 00級花崗岩基座 (非一般鑄鐵基座)

    * 1280x1024高階螢幕影像解析度

    * X/Y/Z 三軸全自動量測* 硬體系統採高速USB銜接

    * 唯一通過CE認證

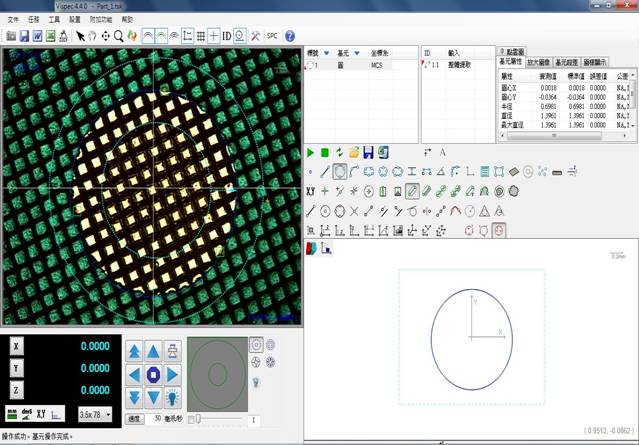

 9. Vispec多功能幾何視覺量測軟體

— 點＼線＼圓＼弧＼角度＼距離＼矩形＼橢圓＼曲線

— 平行度＼真直度＼真圓度＼平面度＼正位度

— 輪廓掃描＼全景掃描＼齒輪專用量測＼網版專用量測

— ANSI Y 14.5公差設定規格,自動顯示超出公差規格

— 量測資料可傳輸出Excel＼Word＼Html＼Txt＼DXF

— SPC統計分析軟體CAD輸入比對功能

    (回上頁)

功能簡介 :

1.  Vispec Software  :  業界首創支援1280x1024超高解析度 。

2.  多功能幾何計算功能。

3.  尺寸標註 : 圖形區及影像區皆可做尺寸標註。

4.  逆向工程 : 全影像掃描點群, 並可輸出DXF檔案, 做後製處理。

5.  影像自動拼圖功能 : 可將局部影像拼接成全尺寸影像。

6.  高階辨識影像處理技術(紋理分割), 有效提高精度。

7.  針對齒輪精準量測取得參數, 有效管控齒輪加 工製造。

8.  針對面板R角精準量測, 自動分辨R角切點, 提高重複量測精度。

9.  針對網版精準量測, 有效去除網版紋路之干擾, 提高量測精度。

10. 即時數據匯出與儲存, 多功能SPC統計分析。

　

14(回上頁)
