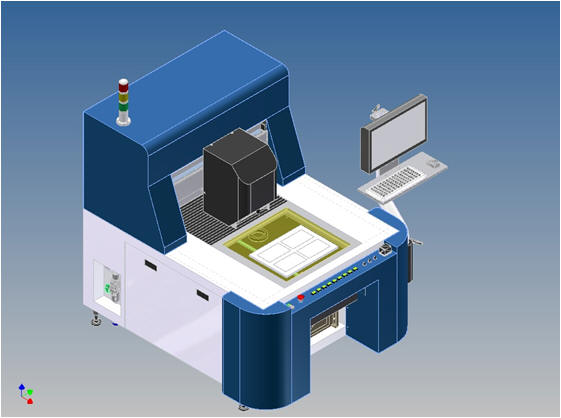

AIS5000 ACF導電粒子檢測機

http://www.microvu.com.cn/page1/page2/G710.h1.jpg

http://www.microvu.com.cn/page1/page2/AIS5002.jpg

機構特點:

*高階螺、滑軌 / 伺服馬達設計,機構移動快速且定位準確

*  Z軸自動對焦

*  雷射指示器:輔助位置顯示

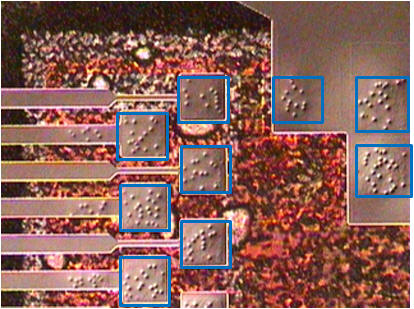

檢測功能 -- 導電粒子數量計算

http://www.microvu.com.cn/page1/page2/AIS5003.jpg       導電粒子http://www.microvu.com.cn/page1/page2/AIS5004.gif

*每一檢測 Area,軟體自動定位計算「導電粒子數量」,以判定是否 超過「min. 設定值」

*  量測數據可輸出「Excel 檔案格式」

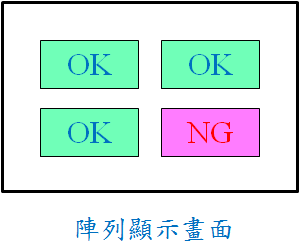

*  待檢品可陣列排列於治具上,做陣列式檢測,軟體以陣列式顯示 OK / NG



http://www.microvu.com.cn/page1/page2/G710.h3.jpg

                     Specification

項目

規格

機台型號

ADC - 450A

檢測產品類別

LCD

檢測範圍

350 mm *450 mm

攝影機#1 ( 選購 )

7.3 k Color Line Scan CCD * 1 (for 外觀瑕疵檢測)

攝影機#2

Area Color CCD ( for 導電粒子數量測 ) * 1

光源型式

/下燈源 / 同軸光 ( 白光 )

雷射指示器

影像中心位置指示

解析度

4.57 ~ 0.71 μm

雷射指示器

指示攝影機畫面中心位置

Power

AC 220 V / 1 Φ / 2.0 KVA

機台尺寸

1000X1000X1500mmL x W x H

重量

1200 kg

規格變更將另行通知
