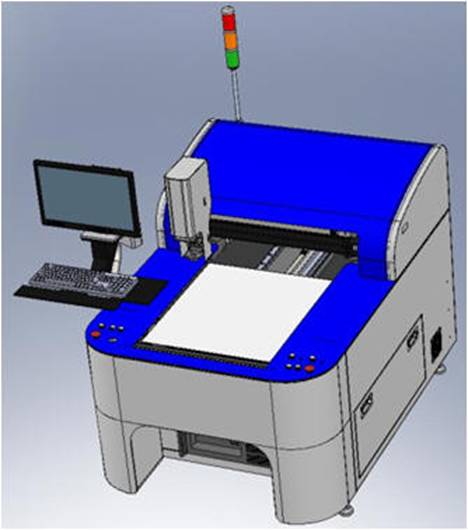

AIS5200 銀漿導線檢測系統 (Silver Paste|Silver Adhesive)

http://www.microvu.com.cn/page1/page2/G710.h1.jpg

http://www.microvu.com.cn/page1/page2/AIS5205.jpg

機構特點:

*高階螺、滑軌 / 伺服馬達設計,機構移動快速且定位準確

*  花崗岩平台設計,提升整體機台抗震能力

*  真空導氣槽 + 板邊壓置機構設計,以確保待量測物之平整度

*  線型雷射指示器:輔助置板

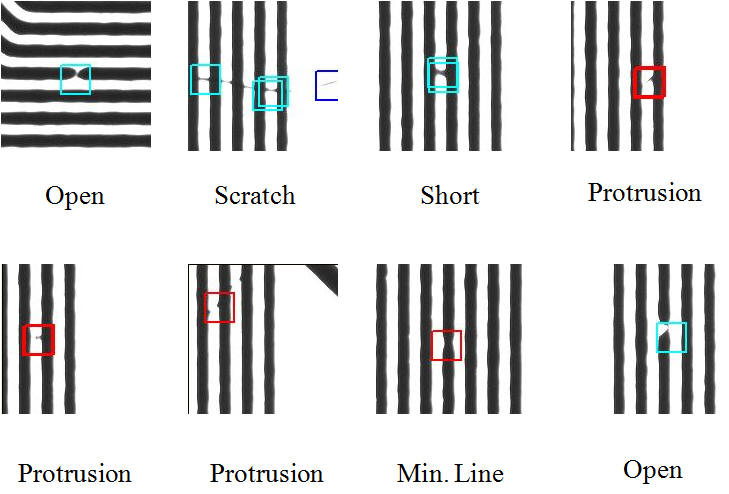

銀漿導線檢測缺點範例

http://www.microvu.com.cn/page1/page2/AIS5206.jpg

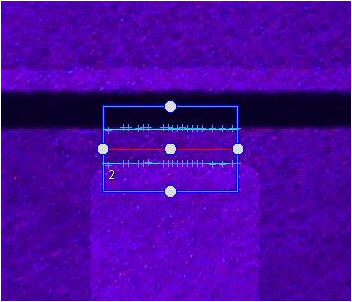

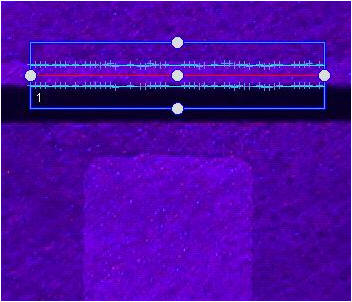

ITO 對位偏移量測範例

http://www.microvu.com.cn/page1/page2/AIS5207.jpghttp://www.microvu.com.cn/page1/page2/AIS5208.jpg

*高階影像濾波 / 尋邊量測: 避免灰階落差太小,軟體自動尋邊不易之影響

http://www.microvu.com.cn/page1/page2/G710.h3.jpg

                     Specification

項目

規格

機台型號

SCI-  502A /SCI-  503A

檢測產品類別

Touch Panel 銀漿導線 / Artwork / Photomask

檢測範圍

400 mm / 500 mm

攝影機#1

8k B / W Line Scan CCD*2  /  *3

攝影機#2

Area CCD ( UV 上燈源 ) ( for ITO 偏移量測 )

光學解析度

7.5 μm ( 依客戶需求變更規格,以因應未來線寬規格改變 ) )

檢測速度

33 sec / 23.5 sec

光源型式

下燈源 ( 白光 )

雷射指示器

影像中心位置指示

解析度

4.57 ~ 0.71 μm

雷射指示器

指示攝影機畫面中心位置

Power

AC 220 V / 1 Φ / 2.0 KVA

空壓需求

5 kgf with Dry AirL x W x H

機台尺寸

1000X1000X1500mmL x W x H

重量

1300 kg / 1350 kg

格變更將另行通知
